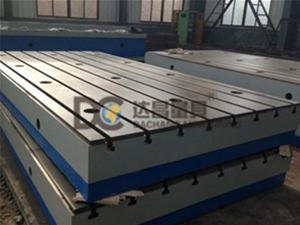

大型鑄鐵平板

咨詢電話：0317-8266666

鑄鐵平板用途：鑄鐵平板可以用于檢驗機械零件平面度、平行度、直線度等形位公差的測量基準工具，也可用于精密零件的劃線和測量、實驗、鉚焊、焊接、基礎、工作臺等，工作面采用刮研工藝，工作面可以設計圓孔、長方孔、方孔、T型槽、U型槽、V型槽等

標簽：鑄鐵平板,鑄鐵平臺,檢驗平板

詳細介紹products details

產品名稱：鑄鐵平板、檢驗鑄鐵平板、劃線鑄鐵平板（大型鑄鐵平板）鑄鐵平板價格、T型槽鑄鐵平板、大型鑄鐵平板鑄鐵平板材質：HT200-300
鑄鐵平板執行標準：按GB/T 22095-2008標準制造。
鑄鐵平板結構：產品制成筋板式和箱體式，工作面有長方形、正方形或圓形。
鑄鐵平板工藝：工作面采用刮研工藝，工作面上可加工V形、T形、U形槽、燕尾槽、圓孔、長孔等。
鑄鐵平板安裝：鑄鐵平板調至水平、負荷均勻分布于各支點上。環境溫度（20±5）℃。使用時應避免振動。
鑄鐵平板標準規格：（非標規格需定做）

規格（長×寬）
精度等級
0級
1級
2級
3級
平面度公差
200×200
5
10
20.5

200×300
5.5
11
22

300×300
5.5
11
22

300×400
6
12
24

400×400
6.5
12.5
25

400×500
6.5
13
26
66
400×600
7
14
27.5
70
500×500
6.8
14
28
68
500×600
7
14.2
28.5
71
500×800
8
15.5
31
78
600×800
8
16
32
80
600×900
8.3
16.5
33
83
1000×750
9
18
36
90
1000×1000

20
40
97
1000×1200

20.5
41
103
1000×1500

22
45
112
1000×2000

26
52
130
1500×2000

28
56
140
1500×3000

70
174
2000×3000

74
184
2000×4000

88
219
平臺調試方法：
1.將平臺平放于地面，手感調整四角穩定性，微調活動地腳，直到穩定。
2.將平板放置在支架上，調整其支點位置，盡量接近中心對稱。
3.初調各支腳，使各支點均勻受力。
4.用水平測量儀器（水平尺或電子水平儀）檢測平板水平狀況、微調相關支點，直到符合水平位置。
5.初調合格后，靜置12小時后，進行復制，如不合格需進行再次調整，如合格方可使用。
6.使用后根據實際實地環境周期性檢測維護。
